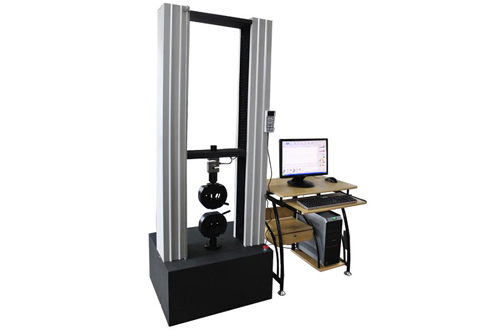

一：金屬拉力機概述

金屬拉力機采用外部控制方式控制馬達轉動，再經過變速機械機構減速后驅動T型絲桿副帶動荷重感應器上升與下降，來完成試樣的拉伸或壓縮試驗。力值，變形由傳感器輸出，反饋顯示器，試驗速度實時顯示。無級調速，同步帶傳動，其結構新穎，數字處理準確，操作簡單，使用維護方便。本機是對金屬或非金屬材料進行力學性能測試的高精度、多用途的材料試驗機，能準確測定各種材料的物理性能數據，系統內置拉伸、壓縮、撕裂等功能、操作方便，是生產單位，科研學院理想檢測設備

二：金屬拉力機主機配置

1

上下夾具安裝座。

2

觸動停機桿及設定環

3

橫梁：上下移動

4

大變形引伸計：塑料、橡膠，金屬變形測量裝置

5

內有南京T型絲杠驅動裝置

6

皖南交流電機驅動，提供穩定，可靠的轉速驅動

7

內含臺灣東元變頻器交流變速系統

8

數顯型微電腦控制數據采集系統

9

高精度S型電子傳感器

10

夾具：標配壹副（其余夾具選購）

三：金屬拉力機主要技術指標

容量選擇10KN,20KN,30KN,50KN

容量分段全程四檔：0.25/0.5/0.75/1,采用高精度16 bits A/D

單位切換N

荷重分解度1/50000

荷重精度±0.4%

大行程（不含夾具）1000mm

有效寬度415mm

測試速度5-200mm/min

變形分辨率0.01

電源AC220

機臺重量400kg

機臺尺寸725mm╳540mm╳1930 mm

四：金屬拉力機軟件功能介紹

A. 試品資料:提供使用者設定試品數據，有寬度、厚度、直徑、孔徑、面積、標距等

B．測試結束自動存檔，測試完畢自動求算大力量、屈服強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、延伸率、強度等等。

C．顯示方式:液晶顯示。

D．控制系統: 采用外部控制方式使控制更精準,速度控制范圍5~200 mm/min。中聯板調整具有快速粗調與慢速微調功能。測試后自動返回、自動儲存。

E.安全裝置:過載緊急停機裝置、上下行程限定裝置、自動斷點停機功能。
